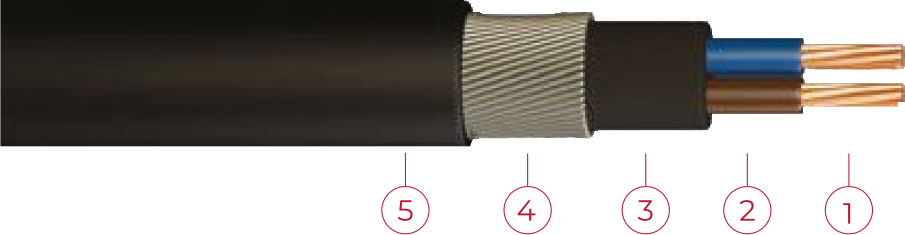

IEC 60502-1 YVZ2V (NYRY) – 48

XLPE İzoleli, Çelik Tel Zırhlı, Çok Damarlı Enerji Kabloları

STANDARTLAR
IEC 60502-1

YAPISI

İletken

Örgülü Bakır

İzole

Çapraz Bağlı Polietilen

Dolgu

Polivinil Klorür

Zırh

Galvanizli Yuvarlak Çelik Tel

Dış Kılıf

Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

3,5kV

Min. Bükülme Yarı Çapı

12 x D

Tek Kablo Düsey Alev Yayılma Testi

Beyan Gerilimi Uo/U

Kurşunsuz

UYGULAMA ALANLARI

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altında kullanılabilr. Yüksek çalışma sıcaklıklarına uyum gösterir, kısa süreli ani sıcaklık artışlarına dayalıklıdır ve daha uzun ömürlüdür.

TEKNİK VERİLER	Cu/CR-PVC/CR-PVC
Norminal Kesit (mm2)	Kablo Dış Çapı (mm)	Yaklaşık Net Ağırlık(kg/km)	İletken Direnci Max ohm/km (20°C)	Akım Taşıma Kapasitesi (mm2)
YXZ2V				Toprakta (A)	Havada (A)
2x10	18	772	183	87	75
2x16	20	980	115	113	100
2x25	24,5	1530	0.727	146	136
2,35	27	1835	0.524	176	165
2x50	30	2270	0.387	208	201
2x70	33	2915	0.268	256	255
2x95	38	4025	0.193	307	314
2x120	41	4785	0,153	349	364
2x150	45	5670	0,124	391	416
2x185	50	7230	0.0991	442	480
2x240	56	9040	0.0754	509	565
