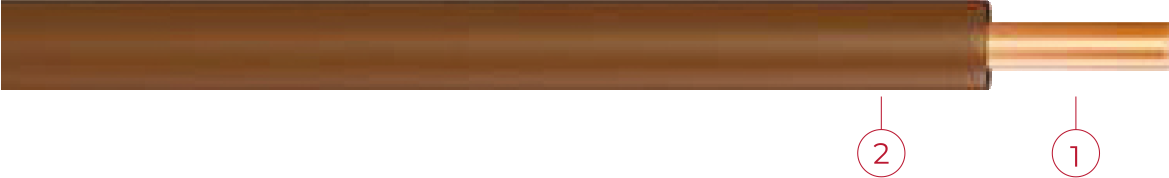

H05V2-K / 60227 IEC 08 H07V2-K

PVC İzoleli, Isıya Dayanıklı, Bükülgen, Tek Damarlı Kablolar

STANDARTLAR
TS EN 50525-2-31
BS EN 50525-2-31
IEC 60227-3

UK CODE
2491 XHR / 6491 XHR

YAPISI

İletken

İnce Çok Telli Bakır

İzole

Yüksek Sıcağa Dayanıklı Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV / 2.5 kV

Min. Bükülme Yarı Çapı

D<8 4xD
8<D<12 5xD
D>12 6xD

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U
UYGULAMA ALANLARI

Çalışma sıcaklığının yüksek olması gereken koşullarda (90°C) ev cihazlarında, sabit tesislerde, kuru yerlerde, dağıtım panolarında ve kapalı alanlarda, fabrika, atölye ve her türlü iş yerinde sıva altı veya sıva üstünde kullanılır.
TEKNİK VERİLER Cu/HR-PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V2-K / 60227 IEC 08
0,5 2 9 39 - 12
0,75 2,2 12 26 - 15
1 2,4 13 19,5 - 19
H07V2-K
1,5 2,8 19 13,3 14,5 24
2,5 3,4 30 7,98 19,5 32
4 3,9 44 4,95 26 42
6 4,4 63 3,30 34 54
10 6,1 112 1,91 46 73
16 7,4 169 1,21 61 98
25 9,0 251 0,780 80 129
35 10,9 369 0,554 99 158
50 12,7 528 0,386 119 198
70 14,7 730 0,272 151 245
95 16,9 969 0,206 182 292
120 18,8 1212 0,161 210 344
150 21 1521 0,129 240 391
185 23,3 1857 0,106 273 448
240 26,6 2443 0,0801 320 528
