NHXMH-O / NHXMH-J (052XZ1-U / 052XZ1-R)

Halojensiz, Alev Yayılmasına Dayanıklı, XLPE İzoleli, Çok Damarlı Kablolar

STANDARTLAR
DIN VDE 0250-214
TSE K 328

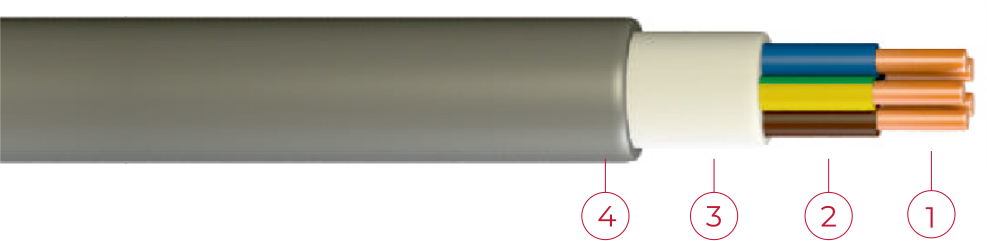

YAPISI

İletken

Som veya
Örgülü Bakır

İzole

Çapraz Bağlı Polietilen

Dolgu

Halojen İçermeyen
Alev Geciktiricili

Dış Kılıf

Halojen İçermeyen
Alev Geciktiricili

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV

Min. Bükülme Yarı Çapı

12 x D

Kurşunsuz

Beyan Gerilimi Uo/U

Halojensiz

EN 60754-1 / EN 60754-2

Demet Kablo Düşey Alev Yayılma Testi

EN IEC 60332-3-24 Cat. C

Düşük Duman Yoğunluğu

EN 61034-2

UYGULAMA ALANLARI

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.
TEKNİK VERİLER
Teknik Veriler - 1
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada (A)
NHXMH-O / NHXMH-J
2x1,5 8,3 101 12,1 22
2x2,5 9,1 130 7,41 30
2x4 10,4 182 4,61 40
2x6 11,4 235 3,08 51
2x10 14,2 379 1,83 70
2x16 16,8 548 1,15 98
3x1,5 8,7 118 12,1 22
3x2,5 9,6 157 7,41 30
3x4 11,0 224 4,61 40
3x6 12,4 303 3,08 51
3x10 15,0 475 1,83 70
3x16 18,2 711 1,15 98
4x1,5 9,3 140 12,1 18
4x2,5 10,3 189 7,41 25
4x4 12,3 286 4,61 34
4x6 13,9 389 3,08 43
4x10 16,2 589 1,83 60
4x16 19,8 888 1,15 80
4x25 24,0 1359 0,727 127
4x35 26,7 1794 0,524 158
Teknik Veriler - 2
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada (A)
NHXMH-O / NHXMH-J
5x1,5 10,0 165 12,1 18,5
5x2,5 11,1 224 7,41 25
5x4 13,6 353 4,61 34
5x6 15,0 467 3,08 43
5x10 17,6 714 1,83 60
5x16 21,9 1098 1,15 80
5x25 26,1 1652 0,727 127
7x1,5 10,7 201 12,1 15,5
7x2,5 12,3 289 7,41 21
