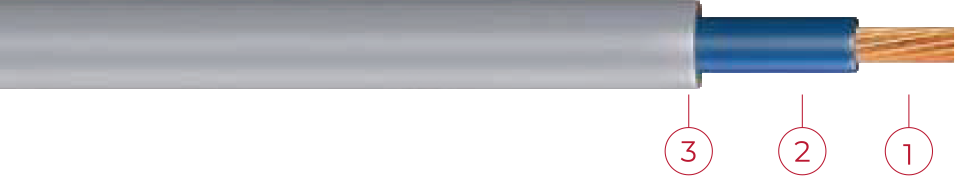

6381 Y

ΚΑΛΩΔΙΑ ΜΕ ΜΟΝΩΣΗ PVC, ΜΑΝΔΥΑ PVC, ΕΥΚΑΜΠΤΑ

Πρότυπα
Gen.to BS 6004
IEC 60502-1

Δομή

Αγωγός

Λεπτός Πολύκλωνος Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

2kV / 3kV

Ελ. Ακτίνα Κάμψης

25mm2 (8xD)

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U

Αμόλυβδη

Ελ. Ακτίνα Κάμψης

25mm2 (12xD)

Περιοχές Εφαρμογής

Χρησιμοποιείται στο αγωγό κάτω μέρος του σοβά και στο πάνελ.

Τεχνικά Στοιχεία Cu/PVC/PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Στον Αέρα (Α)
4* 6,9 82 4,95 32
6* 7,4 104 3,30 41
10* 8,9 157 1,91 57
16* 10,0 220 1,21 76
25* 12,2 330 0,780 101
35 13,4 431 0,554 125
50 14,9 575 0,386 151
70 16,6 764 0,272 192
95 19,5 1033 0,206 232
120 20,6 1265 0,161 269
150 23,0 1572 0,129 300
185 26,2 1931 0,106 341
240 29,0 2470 0,0801 400
300 31,8 3067 0,0641 458
400 39,2 4148 0,0486 546
