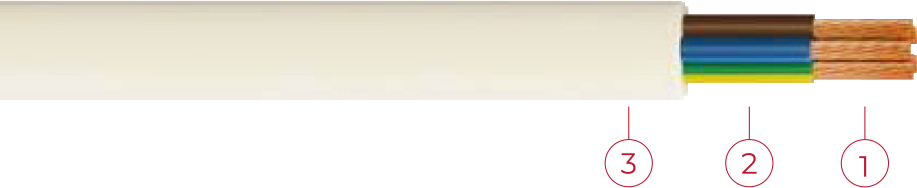

A03VH-H / A05VH-H – 21

Κορδόνι Επίπεδα, Εύκαμπτο, Χωρίς Μανδύα

Πρότυπα
TS EN 50525-2-11
BS EN 50525-2-11
IEEC 60227.5

Δομή

Αγωγός

Λεπτός Πολύκλωνος Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο Ανθεκτικό Σε Υψηλή Θερμοκρασία

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

2kV

Ελ. Ακτίνα Κάμψης

D 12 ise 5xD
D>12 ise 6xD

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U

Περιοχές Εφαρμογής

Χρησιμοποιείται σε οικιακές συσκευές χαμηλής τάσης με υψηλές θερμοκρασίες και χαμηλή μηχανική καταπόνηση.

Τεχνικά Στοιχεία Cu/HR-PVC/HR-PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Στον Αέρα (Α)
H03V2V2-F
2x0.50 5,0 37 39,0 3
2x0,75 5,5 46 26,0 6
3x0,50 5,3 43 39,0 3
4x0,50 5,8 53 39,0 3
4x0,75 6,4 68 26,0 6
H05V2V2-F
2x0.75 6,3 57 26,0 6
2x1 6,6 65 19,5 10
2x1.5 7,4 84 13,3 16
2x25 9,1 130 7,98 25
2x4 10,4 179 4,95 32
3x0.75 6,7 68 26,0 6
3x1 7,0 78 19,5 10
3x1.5 8,1 106 13,3 16
3x2.5 9,9 163 7,98 25
3x4 11,3 227 4,95 32
4x0.75 7,3 87 26,0 6
4x1 7,9 100 19,5 10
4x1.5 9,0 134 13,3 16
4x25 10,8 201 7,98 25
4x4 12,3 280 4,95 32
5x0.75 8,1 102 26,0 6
5x1 8,6 120 19,5 10
5x1.5 10,0 166 13,3 16
5x25 12,0 249 7,98 25
5x4 13,9 355 4,95 32
