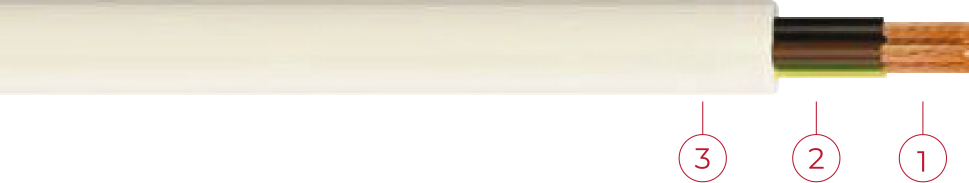

H03Z1Z1-F / H05Z1Z1-F

Εύκαμπτα Καλώδια Χωρίς Αλογόνο, Με Επιβραδυντικά Φλόγας, Πολύκλωνα

Πρότυπα

TS EN 50525-3-11

Δομή

Αγωγός

Λεπτός Πολύκλωνος Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο Ανθεκτικό Στο Κρύο

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο Ανθεκτικό Στο Κρύο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Λεπτός Πολύκλωνος Χαλκός

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

2kV

Ελ. Ακτίνα Κάμψης

D 12 ise 5xD
D>12 ise 6xD

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

D 12 ise 5xD
D>12 ise 6xD

Ονομαστική Τάση Uo/U

Χαμηλή Πυκνότητα Καπνού

Χωρίς Αλογόνο

Περιοχές Εφαρμογής

It is used in refineries, hotels, schools, tunnels, high-rise buildings, hospitals, information processing centers and business centers where humans are concentrated, as well as in fire-sensitive areas.

Τεχνικά Στοιχεία Cu/CR-PVC/CR-PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Στον Αέρα (Α)
H03Z1Z1-F
2x0,50 5,0 40 39,0 3
2x0,75 5,5 50 26,0 6
3x0,50 5,3 44 39,0 3
3x0,75 5,8 54 26,0 6
4x0,50 5,8 54 39,0 3
4x0,75 6,4 68 26,0 6
H05Z1Z1-F
2x0,75 6,3 57 26,0 6
2x1 6,6 65 19,5 10
2x1,5 7,4 84 13,3 16
2x2,5 9,1 130 7,98 25
2x4 10,4 180 4,95 32
3x0,75 6,7 68 26,0 6
3x1 7,0 78 19,5 10
3x1,5 8,1 107 13,3 16
3x2,5 9,9 164 7,98 25
3X4 11,3 278 4,95 32
4x0,75 7,3 83 26,0 6
4x1 7,9 101 19,5 10
4x1,5 9,0 134 13,3 16
4x2,5 10,8 201 8,0 25
4x4 12,3 281 4,95 32
5x0,75 8,1 107 26,0 6
5x1 8,6 121 19,5 10
5x1,5 10,0 166 13,3 16
5x2,5 12,0 250 7,98 25
5x4 13,9 266 19,5 32
