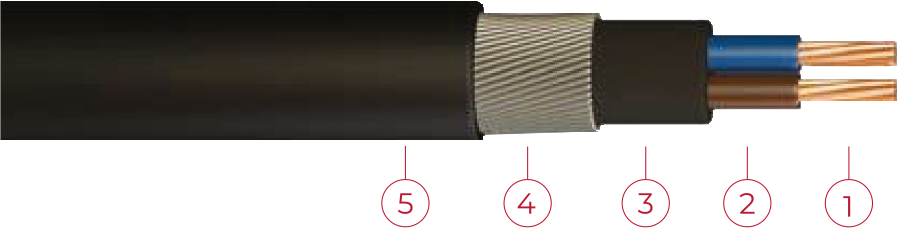

IEC 60502-1 YXZ2V (NYRY)

ΚΑΛΩΔΙΑ ΕΝΕΡΓΕΙΑΣ ΜΕ ΜΟΝΩΣΗ PVC, ΘΩΡΑΚΙΣΜΕΝΑ ΜΕ ΧΑΛΥΒΔΙΝΟ ΣΥΡΜΑ, ΠΟΛΥΚΛΩΝΑ

Πρότυπα

TS IEC 60502-1

Δομή

Αγωγός

Πλεκτός Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Πλήρωση

Πολυβινυλοχλωρίδιο

Θωράκιση

Γαλβανισμένο Στρογγυλό Χαλύβδινο Σύρμα

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

3,5kV

Ελ. Ακτίνα Κάμψης

15 x D

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U

Αμόλυβδη
Περιοχές Εφαρμογής

Μπορεί να χρησιμοποιηθεί κάτω από το έδαφος, καθώς είναι ανθεκτικό στις μηχανικές καταπονήσεις και κατάλληλο για βαριές συνθήκες λειτουργίας.

Τεχνικά Στοιχεία Cu/XLPE/PVC/SWA-AWA/PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Στο Έδαφος (A) Στον Αέρα (Α)
YXZ2V
5x6 20,8 1030 3,08 59 43
5x10 24,8 1551 1,83 79 59
5x16 27,4 1992 1,15 102 79
