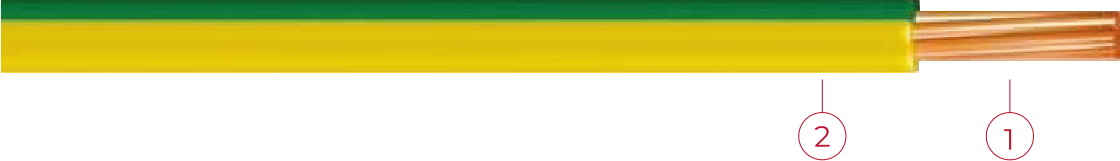

H07V-R

Καλώδια με Μόνωση PVC, Μονόκλωνα

Πρότυπα
TS EN 50525-2-31
BS EN 50525-2-31
IEC 60227-3

ΚΩΔΙΚΟΣ UK
6491 X

Δομή

Αγωγός

Πλεκτός Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

Αμόλυβδη

Ελ. Ακτίνα Κάμψης

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U
Τεχνικά Στοιχεία Cu/PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Σε Σωλήνα (A) Στον Αέρα (Α)
H07V-R
1,5 3,0 21 12,1 14,5 24
2,5 3,6 32 7,41 19,5 32
4 4,2 48 4,61 26 42
6 4,8 67 3,08 34 54
10 5,9 110 1,83 46 73
16 6,9 181 1,15 61 98
25 8,2 280 0,727 80 129
35 9,3 382 0,524 99 158
50 10,8 542 0,387 119 198
70 12,4 745 0,268 151 245
95 14,5 1010 0,193 182 292
120 15,9 1260 0,153 210 344
150 17,7 1575 0,124 240 391
185 19,8 1945 0,0991 273 448
240 22,8 2520 0,0754 320 528
300 25,2 2950 0,0601 - -
400 31,2 3740 0,0470 - -
500 35,6 4820 0,0366 - -
630 37,6 6145 0,0283 - -
