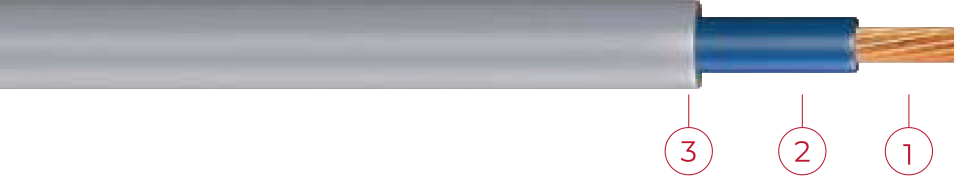

Cu/PVC/PVC – 6381 Y

PVC İZOLELİ, PVC KILIFLI ESNEK KABLOLAR

STANDARTLAR
Gen.to BS 6004
IEC 60502-1

UK KODU
6381 Y

YAPISI

İletken

İnce Çok Telli Bakır

İzole

Polivinil Klorür

Dış Kılıf

Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV / 3,5 kV

Min. Bükülme Yarı Çapı

D<25 mm² (8xD)
D>25 mm² (12xD)

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U

Kurşunsuz
UYGULAMA ALANLARI

Sıva altı kanal içinde ve panolarda kullanılır.
TEKNİK VERİLER Cu/PVC/PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada (A)
6381 Y
4* 6,9 82 4,95 32
6* 7,4 104 3,30 41
10* 8,9 157 1,91 57
16* 10,0 220 1,21 76
25* 12,2 330 0,780 101
35 13,4 431 0,554 125
50 14,9 575 0,386 151
70 16,6 764 0,272 192
95 19,5 1033 0,206 232
120 20,6 1265 0,161 269
150 23,0 1572 0,129 300
185 26,2 1931 0,106 341
240 29,0 2470 0,0801 400
300 31,8 3067 0,0641 458
400 39,2 4148 0,0486 546
