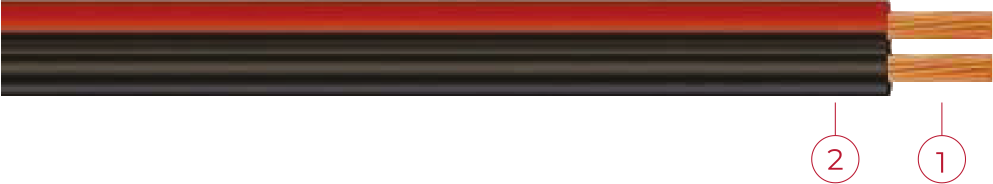

A03VH-H / A05VH-H
Yassı, Esnek Kılıfsız Kordon
STANDARTLAR
TS EN 50525-2-11
BS EN 50525-2-11
IEEC 60227.5
YAPISI
İletken

İnce Çok Telli Bakır

İzole

Polivinil Klorür

TEKNİK ÖZELLİKLER
Maks. Çalışma Sıcaklığı
Maks. Kısa Devre Sıcaklığı
Deney Gerilimi

2kV

Min. Bükülme Yarı Çapıı

D 12 ise 5xD
D>12 ise 6xD

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U
Beyan Gerilimi Uo/U
UYGULAMA ALANLARI

Az mekanik zorlamalı ve kuru yerlerde çalışan hareketli cihazlar

TEKNİK VERİLER Cu/PVC
Norminal Kesit (mm2) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi (mm2)
Havada (A)
A03VH-H
2x0,50 2,5x5 22 39,0 3
2x0,75 2,7x5,5 29 26,0 6
A05VH-H
2x1 3,1x6,4 36 19,5 10
2x1,5 3,4x7,0 46 13,3 16
2x2,5 3,8x7,8 65 7,98 25
2x4 4,5x9,2 99 4,95 32
2x6 5,3x10,8 142 3,30 40
