H03V2V2H2-F / 60227 IEC 56 H05V2V2H2-F / 60227 IEC 57

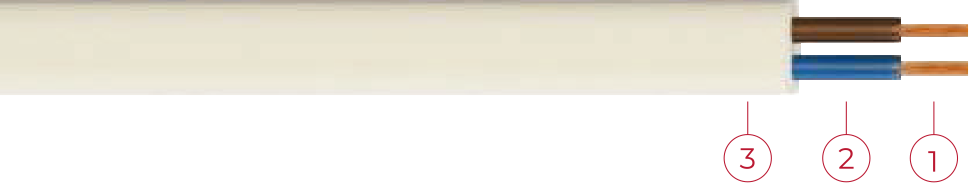

PVC İzoleli, Isıya Dayanıklı, Esnek Yassı Kablolar

STANDARTLAR

TS EN 50525-2-11
BS EN 50525-2-11
IEC 60227-5

YAPISI

İletken

İnce Çok Telli Bakır

İzole

Yüksek Sıcaklığa
Dayanıklı
Polivinil Klorür

Dış Kılıf

Yüksek Sıcaklığa
Dayanıklı
Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV

Min. Bükülme Yarı Çapı

D<12 5xD
D>12 6xD

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U
UYGULAMA ALANLARI

Az mekanik zorlamalı rutubetli yerlerde ve genelde ev gereçlerinde bağlantı kablosu olarak kullanılır.

TEKNİK VERİLER Cu/HR-PVC/HR-PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada (A)
H03V2V2H2-F / 60227 IEC 56
2x0,50 3,1x5,0 30 39,0 3
2x0,75 3,4x5,5 37 26,0 6
H05V2V2H2-F / 60227 IEC 57
2x0,75 4,0x6,3 47 26,0 6
2x1 4,1x6,6 54 19,5 10
2x1,5 4,7x7,6 73 13,3 16
