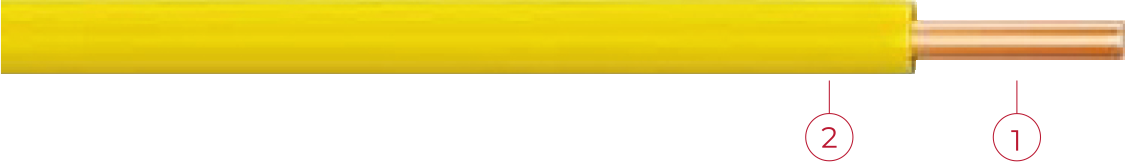

H05V2-U / 60227 IEC 07 H07V2-U H07V2-R

PVC İzoleli, Isıya Dayanıklı, Tek Damarlı Kablolar

STANDARTLAR
TS EN 50525-2-31
BS EN 50525-2-31
IEC 60227-3

UK CODE
2491 XHR / 6491 XHR

YAPISI

İletken

Som veya Örgülü Bakır

İzole

Yüksek Sıcağa Dayanıklı
Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV / 2.5 kV

Kurşunsuz

Min. Bükülme Yarı Çapı

D<8 4xD
8<D<12 5xD
D>12 6xD

Tek Kablo Düşey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U
UYGULAMA ALANLARI

Çalışma sıcaklığının yüksek olması gereken koşullarda (90°C) ev cihazlarında, sabit tesislerde, kuru yerlerde, dağıtım panolarında ve kapalı alanlarda, fabrika, atölye ve her türlü iş yerinde sıva altı veya sıva üstünde kullanılır.
TEKNİK VERİLER Cu/HR-PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Boruda (A) Havada (A)
H05V2-U / 60227 IEC 07
0,5 2 9 36 - 12
0,75 2,2 12 24,5 - 15
1 2,4 13 18,1 - 19
H07V2-U / H07V2-R
1,5 2,7 21 12,1 14,5 24
2,5 3,2 34 7,41 19,5 32
4 3,7 50 4,61 26 42
6 4,2 3,08 34 54 158
10 5,4 116 1,83 46 73
16 6,9 181 1,15 61 98
25 8,2 280 0,727 80 129
35 9,3 382 0,524 99 158
50 10,8 542 0,387 119 198
70 12,4 745 0,268 151 245
95 14,5 1010 0,193 182 292
120 15,9 1260 0,153 210 344
150 17,7 1575 0,124 240 391
185 19,8 1945 0,0991 273 448
240 22,8 2520 0,0754 320 528
300 25,2 2950 0,0601 - -
400 31,2 3740 0,0470 - -
500 35,6 4820 0,0366 - -
630 37,6 6145 0,0283 -
