H1Z2Z2-K / 62930 IEC 131

Fotovoltaik Sistemlerde Kullanım İçin Halojensiz, Tek Damarlı Kablolar

STANDARTLAR
TS EN 50618
IEC 62930

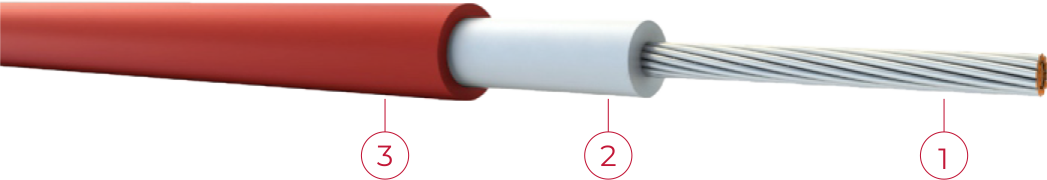

YAPISI

İletken

İnce Çok Telli
Kalaylı Bakır

İzole

Çapraz Bağlı
Halojensiz

İzole

Çapraz Bağlı
Halojensiz

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

20.000 saat için

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 6,5 kV

Kurşunsuz

Min. Bükülme Yarı Çapı

5 x D

Tek Kablo Düşey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U

Düşük Duman Yoğunluğu

EN / IEC 61034-2

Halojensiz

EN / IEC 60754-1 - EN / IEC 60754-2

UYGULAMA ALANLARI

Yüksek mekanik gereksinimlere ve aşırı hava koşullarına sahip binaların ve ekipmanların içindeki ve dışındaki fotovoltaik sistem bileşenlerini bağlamak için tasarlanmıştır. Kalıcı bağlantı kutuları ve invertörler için güneş panellerini bağlamak için kullanılır. Aşınmaya ve ozona dayanıklı alev geciktirici özelliklere sahiptir.
TEKNİK VERİLER Cu-Sn/TPE/TPE
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada Serbest Tek Kablo (A) Yüzeylerde Tek Kablo (A) Yüzeylerde Bitişik Yüklü İki Kablo (A)
H1Z2Z2-K / 62930 IEC 131
1,5 4,5 36 13,7 30 29 24
2,5 5,0 47 8,21 41 39 33
4 5,5 63 5,09 55 52 44
6 6,2 85 3,39 70 67 57
10 7,0 126 1,95 98 93 79
16 8,4 191 1,24 132 125 107
25 10,2 292 0,795 176 167 142
35 11,3 382 0,565 218 207 176
50 13,1 543 0,393 276 262 221
70 15,1 741 0,277 347 330 278
95 17,0 979 0,210 416 395 333
120 19,0 1222 0,164 488 464 390
150 20,6 1475 0,132 566 538 453
185 23,4 1886 0,108 644 612 515
240 27,8 2400 0,0817 775 736 620
300* 30,2 2926 0,0654 913 866 693
400* 33,0 3813 0,0495 1098 1041 825

* IEC 62930 Kapsamında
