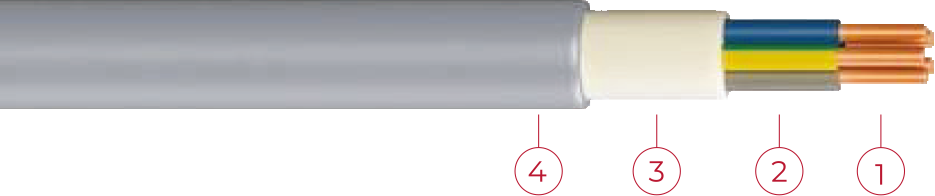

NYM / NVV / 05VV-U / 05VV-R / 60227 IEC 10

PVC İZOLELİ, PVC KILIFLI, ÇOK DAMARLI TESİSAT KABLOLARI

STANDARTLAR
TS HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

YAPISI

İletken

Som ve Örgülü
Bakır

İzole

Polivinil Klorür

Dış Kılıf

Polivinil Klorür

Dış Kılıf

Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 2 kV

Min. Bükülme Yarı Çapı

12 x D

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U

Kurşunsuz
UYGULAMA ALANLARI

Mekanik zorlamaların olmadığı rutubetli yerlerde sıva altı ve sıva üstü tesisatlar.
TEKNİK VERİLER Cu/PVC/PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Havada (A)
NYM / NVV / 60227 IEC 10
4x25 24,5 1468 0,727 90
4x35 27,2 1921 0,524 111
5x1,5 10,9 200 12,1 16.5
5x2,5 12,5 280 7,41 23
5x4 14,1 395 4,61 20
5x6 15,5 520 3,08 38
5x10 20,5 860 1,83 52
5x16 23,8 1300 1,15 69
