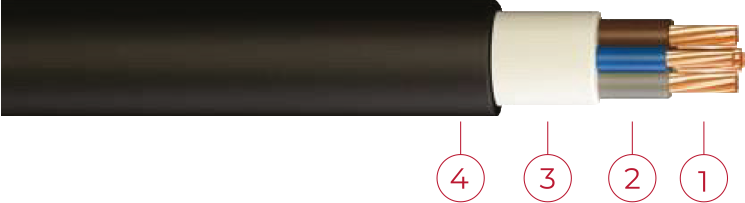

YVV-U / YVV-R / NYY

PVC İZOLELİ, ALÇAK GERİLİM GÜÇ KABLOLARI

STANDARTLAR
TS IEC 60502-1
DIN VDE 0276-603

YAPISI

İletken

Som ve Örgülü
Bakır

İzole

Polivinil Klorür

Dolgu

Polivinil Klorür

Dış Kılıf

Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 3,5 kV

Min. Bükülme Yarı Çapı

12 x D

Tek Kablo Düsey Alev Yayılma Testi

EN / IEC 60332-1-2

Beyan Gerilimi Uo/U

Kurşunsuz
UYGULAMA ALANLARI

Fazla zorlamaların olmadığı toprak altında ve kablo kanallarında kullanılır.

UYGULAMA ALANLARI

Fazla zorlamaların olmadığı toprak altında ve kablo kanallarında kullanılır.

TEKNİK VERİLER Cu/CR-PVC/CR-PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A Havada (A)
YVV-U / YVV-R / NYY
4x1,5 12,00 222 12,1 27 18,5
4x2,5 13,00 280 7,41 36 25
4x4 15,00 398 4,61 47 34
4x6 16,20 500 3,08 59 43
4x10 19,00 734 1,83 79 60
4x16 21,50 1026 1,15 102 80
4x25 24,90 1490 0,727 133 101
4x35 27,60 1947 0,524 159 126
4x50 31,90 2621 0,387 188 153
4x70 35,90 3586 0,268 232 199
4x95 41,20 4841 0,193 280 246
4x120 45,50 6004 0,153 318 285
4x150 50,80 7449 0,124 359 326
4x185 55,60 9186 0,0991 406 374
4x240 64,70 12147 0,0754 473 445
