N2XH / YXZ1

Halojensiz, Alev Yayılmasına Dayanıklı, XLPE İzoleli, Tek Damarlı Kablolar

STANDARTLAR
DIN VDE 0276-604
TS HD 604 S1
TS IEC 60502-1

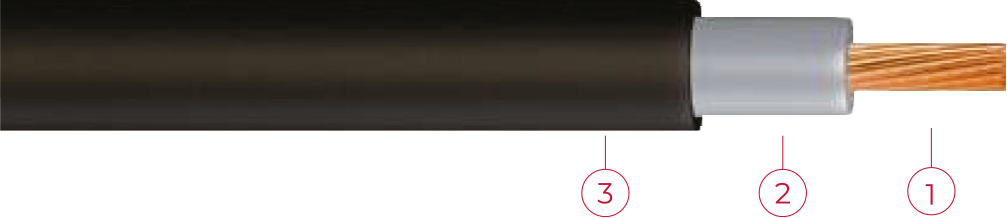

YAPISI

İletken

Som veya
Örgülü Bakır

İzole

Çapraz Bağlı Polietilen

Dış Kılıf

Halojen İçermeyen
Alev Geciktiricili

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 3,5 kV

Min. Bükülme Yarı Çapı

12 x D

Kurşunsuz

Beyan Gerilimi Uo/U

Halojensiz

EN 60754-1 / EN 60754-2

Demet Kablo Düşey Alev Yayılma Testi

EN IEC 60332-3-24 Cat. C

Düşük Duman Yoğunluğu

EN 61034-2

UYGULAMA ALANLARI

Rafineriler, oteller, okullar, tüneller, yüksek binalar, hastaneler, bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgelerde kullanılır.
TEKNİK VERİLER
Teknik Veriler - 1
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XH / YXZ1
1x4 6,7 77 4,61 66 55 56 44
1x6 7,2 98 3,08 82 68 71 57
1x10 8,1 142 1,83 109 90 96 77
1x16 9,0 200 1,15 139 115 128 102
1x25 10,4 294 0,727 179 149 173 139
1x35 11,5 389 0,524 213 178 212 170
1x50 13,0 516 0,387 251 211 258 208
1x70 14,7 720 0,268 307 259 328 265
1x95 16,4 962 0,193 366 310 404 329
1x120 18,3 1205 0,153 416 352 471 381
1x150 20,2 1488 0,124 465 396 541 438
1x185 22,4 1852 0,0991 526 449 626 507
1x240 25,6 2409 0,0754 610 521 749 606
1x300 28,9 3072 0,0601 689 587 864 697
1x400 34,0 3874 0,0470 788 669 1018 816
1x500 39,2 5023 0,0366 889 748 1173 933
Teknik Veriler - 2
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XH / YXZ1
2x1,5 9,1 117 12,1 30 24
2x2,5 9,9 147 7,41 40 32
2x4 10,4 179 4,61 52 42
2x6 11,9 248 3,08 64 53
2x10 14,3 358 1,83 86 73
2x16 16,4 532 1,15 111 96
2x25 19,2 776 0,727 143 130
2x35 21,6 1029 0,524 173 160
2x50 25,0 1388 0,387 205 195
Teknik Veriler - 3
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XH / YXZ1
3x1,5 9,6 135 12,1 30 24
3x2,5 10,5 175 7,41 40 32
3x4 11,4 232 4,61 52 42
3x6 12,5 303 3,08 64 53
3x10 15,7 490 1,83 86 73
3x16 17,3 673 1,15 111 96
3x25 20,5 1005 0,727 143 130
3x35 22,8 1328 0,524 173 160
3x50 26,5 1799 0,387 205 195
3x70 30,3 2510 0,268 252 247
3x95 34,3 3366 0,193 303 305
3x120 38,8 4263 0,153 346 355
3x150 42,2 5190 0,124 390 407
3x185 46,7 6440 0,0991 441 469
3x240 53,5 8397 0,0754 511 551
Teknik Veriler - 4
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XH / YXZ1
3x16+10 19,7 840 1,15/1,83 111 96
3x25+16 22,9 1230 0,727/1,15 143 130
3x35+16 25,1 1542 0,524/1,15 173 160
3x50+25 28,7 2086 0,387/0,727 205 195
3x70+35 32,5 2874 0,268/0,524 252 247
3x95+50 36,8 3850 0,193/0,387 303 305
3x120+70 41,5 4932 0,153/0,268 346 355
3x150+70 44,8 5813 0,124/0,268 390 407
3x185+95 48,8 7212 0,0991/0,193 441 469
3x240+120 56,9 9526 0,0754/0,153 511 551
4x1,5 10,4 162 12,1 30 24
4x2,5 11,3 210 7,41 40 32
4x4 12,6 292 4,61 52 42
4x6 13,9 386 3,08 64 53
4x10 16,8 598 1,83 86 73
4x16 19,2 860 1,15 111 96
4x25 22,5 1275 0,727 143 130
Teknik Veriler - 5
TEKNİK VERİLER Cu/XLPE/HFFR
Norminal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
N2XH / YXZ1
4x35 25,5 1719 0,524 173 160
4x50 29,1 2292 0,387 205 195
4x70 33,6 3233 0,268 252 247
4x95 37,8 4321 0,193 303 305
4x120 42,8 5473 0,153 346 355
4x150 46,8 6699 0,124 390 407
4x185 52 8341 0,0991 441 469
4x240 60,9 11067 0,0754 511 551
5x1,5 10,9 183 12,1 30 24
5x2,5 12,2 250 7,41 40 32
5x4 13,6 349 4,61 52 42
5x6 14,9 460 3,08 64 53
5x10 18,2 722 1,83 86 73
5x16 21 1052 1,15 111 96
5x25 25 1585 0,727 143 130
5x35 28,1 2121 0,524 173 160
