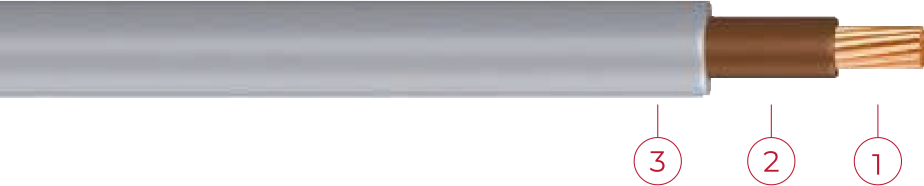

Cu/PVC/PVC – 6181 Y

Καλώδια με Μόνωση PVC, Μονόκλωνα

Πρότυπα
TS EN 50525-2-31
BS EN 50525-2-31
IEC 60227-3

ΚΩΔΙΚΟΣ UK
2491 X / 6491 X

Δομή

Αγωγός

Στερεός ή Πλεκτός Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

Ελ. Ακτίνα Κάμψης

D 12 ise 5xD
D>12 ise 6xD

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U

Αμόλυβδη

Περιοχές Εφαρμογής

Χρησιμοποιείται σε σταθερές εγκαταστάσεις, ξηρούς χώρους, πίνακες διανομής και κλειστούς χώρους, εργοστάσια, εργαστήρια και κάθε είδους χώρους εργασίας κάτω ή πάνω από σοβά.

Τεχνικά Στοιχεία Cu/CR-PVC/CR-PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Havada (A) Στον Αέρα (Α)
H03Z1Z1-F
1* re 3,9 26 18,1 13,5
1,5* re 4,4 33 12,1 17,5
2,5* re 5,0 46 7,41 24
4* rm 6 69 4,61 32
6* rm 6,5 89 3,08 41
10* rm 7,8 139 1,83 57
16* 9,1 207 1,15 76
25* 11 312 0,727 101
35* 12,1 410 0,524 125
50 13,8 557 0,387 151
70 15,6 761 0,268 192
95 18,2 1060 0,193 232
120 19,9 1307 0,153 269
150 21,8 1599 0,124 300
185 23,8 1977 0,0991 341
240 27,8 2608 0,0754 400
300 32,5 3355 0,0601 458

re: Μονόκλωνος Αγωγός
rm: Πλεκτός Αγωγός
