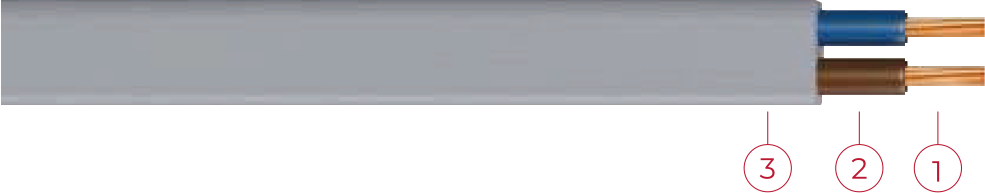

6192-Y / 6193-Y

ΚΑΛΩΔΙΑ ΜΕ ΜΟΝΩΣΗ PVC, ΜΑΝΔΥΑ PVC, Επίπεδα

Πρότυπα

BS 6004

Δομή

Αγωγός

Στερεός ή Πλεκτός Χαλκός

Μόνωση

Πολυβινυλοχλωρίδιο

Εξωτερικός Μανδύας

Πολυβινυλοχλωρίδιο

Τεχνικές Προδιαγραφές

Μέγ. Θερμοκρασία Λειτουργίας

Μέγ. Θερμοκρασία Βραχυκυκλώματος

Τάση Δοκιμής

2kV

Ελ. Ακτίνα Κάμψης

25mm2 (8xD)

Δοκιμή Κάθετης Διάδοσης Φλόγας Ενός Καλωδίου

Ονομαστική Τάση Uo/U

Αμόλυβδη

Περιοχές Εφαρμογής

Χρησιμοποιείται σε εσωτερικές εγκαταστάσεις που δεν ενέχουν τον κίνδυνο μηχανικής βλάβης, σε εφαρμογές πάνω μέρος του σοβά.

Τεχνικά Στοιχεία Cu/CR-PVC
Κανονική Διατομή (mm2) Εξωτερική Διάμετρος Καλωδίου (mm) Κατά Προσέγγιση Καθαρό Βάρος (kg/km) Αντίσταση Αγωγού Μέγ. ohm/km (20°C) Ικανότητα Μεταφοράς Ρεύματος (mm2)
Κατώτερο Όριο Ανώτατο Όριο Στον Αέρα (Α)
BS 6004 FLAT TWIN
2x1re 3,9x6,1 4,8x7,4 60 60 13
2x1,5re 4,4x7,0 5,3x8,5 75 75 16
2x1,5rm 4,5x7,2 5,4x8,7 76 76 16
2x2,5re 5,1x8,4 6,2x10,1 112 112 21
2x2,5rm 5,2x8,5 6,3x10,3 113 113 21
2x4rm 5,7x9,5 6,9x11,5 154 154 27
2x6rm 6,4x10,8 7,8x13,0 203 203 34
2x10rm 7,9x13,4 9,5x16,2 315 315 45
2x16rm 8,9x15,4 10,8x18,6 448 448 57
3xire 3,9x8,4 4,8x10,1 85 85 13
3x1,5re 4,4x9,6 5,3x11,7 106 106 16
3x2,5re 5,1x11,6 6,2x14,0 159 159 21
3x4rm 5,9x13,5 7,1x16,3 222 222 27
3x6rm 6,4x15,1 7,8x18,2 293 293 34
3x10rm 7,9x19,0 9,5x13,0 457 457 45
3x16rm 8,9x21,8 10,8x26,3 654 654 57

re: Μονόκλωνος Αγωγός
rm: Πλεκτός Αγωγός
