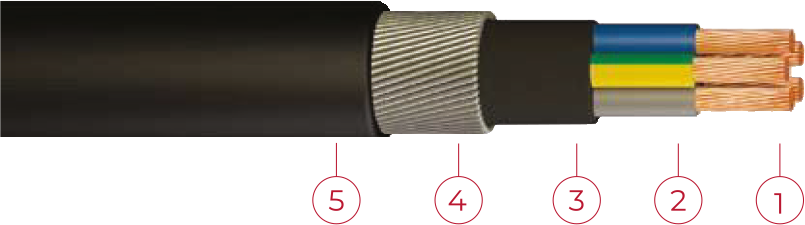

YVZ2V / NYRY

PVC İzoleli, Çelik Tel Zırhlı, Çok Damarlı Enerji Kabloları

STANDARTLAR

TS IEC 60502-1
DIN VDE 0276-603

YAPISI

İletken

Örgülü
Bakır

İzole

Polivinil Klorür

Dolgu

Polivinil Klorür

Zırh

Galvanizli
Yuvarlak
Çelik Tel

Dış Kılıf

Polivinil Klorür

TEKNİK ÖZELLİKLER

Maks. Çalışma Sıcaklığı

Maks. Kısa Devre Sıcaklığı

Deney Gerilimi

AC 3,5 kV

Min. Bükülme Yarı Çapı

12 x D

Tek Kablo Düsey Alev Yayılma Testi

Beyan Gerilimi Uo/U

Kurşunsuz
UYGULAMA ALANLARI

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altındakullanılabilir.

UYGULAMA ALANLARI

Mekanik zorlamalara dayanıklı ağır işletme şartlarına uygun olduğu için toprak altındakullanılabilir.

TEKNİK VERİLER Cu/PVC/SWA/PVC
Nominal Kesit (mm²) Kablo Dış Çapı (mm) Yaklaşık Net Ağırlık(kg/km) İletken Direnci Max ohm/km (20°C) Akım Taşıma Kapasitesi
Toprakta (A) Havada (A)
YVZ2V / NYRY
2x10 20,5 900 1,83 90 66
2x16 22,5 1100 1,15 116 89
2x25 26,0 1650 0,727 150 118
2x35 28,0 1950 0,524 181 145
2x50 31,5 2500 0,387 215 176
2x70 35,5 3400 0,268 264 224
2x95 40,5 4360 0,193 317 271
3x10 21,5 1050 1,83 75 60
3x16 23,5 1300 1,15 98 80
3x25 27,5 1950 0,727 128 106
3x35 29,5 2350 0,524 157 131
3x50 33,5 3050 0,387 185 159
3x70 38,0 4200 0,268 228 202
3x95 43,0 5350 0,193 275 244
3x120 46,5 6400 0,153 313 282
3x150 52,0 8150 0,124 353 324
3x185 57,0 9750 0,0991 399 371
3x240 67,0 12250 0,0754 464 436
